RK9974-10/RK9974-AC10程控超高壓測試儀
RK9974-10:
AC
輸出電壓：(0.10～10.00)kV
輸出功率：200VA(10.0kV 20mA)
DC
輸出電壓:(0.10～10.00)kV
輸出功率:100VA(10.0kV 10mA)
IR(定制功能）
輸出電壓：0.10KV-5.0KV ±(1%+5個字）
測試精度：±(2.0% 讀數+2V）
RK9974-AC10:
AC
輸出電壓：(0.10～10.00)kV
輸出功率：200VA(10.0kV 20mA)
AC
輸出電壓：(0.10～10.00)kV
輸出功率：200VA(10.0kV 20mA)
DC
輸出電壓:(0.10～10.00)kV
輸出功率:100VA(10.0kV 10mA)
IR(定制功能）
輸出電壓：0.10KV-5.0KV ±(1%+5個字）
測試精度：±(2.0% 讀數+2V）
RK9974-AC10:
AC
輸出電壓：(0.10～10.00)kV
輸出功率：200VA(10.0kV 20mA)
產品描述
技術參數
操作視頻
產品附件
上位機軟件
尺寸圖
產品介紹
本系列程控超高壓測試儀是針對高壓光耦合器及高壓繼電器、高壓開關、PV模組等絕緣耐受力較高的器件提供高壓的耐壓測試與分析，均采用高速M(fèi)CU和大規模數字電路設計的
高性能的安規測試儀，其輸出電壓的大小、輸出電壓的上升、下降、輸出電壓的頻率完全由MCU控制，能實時顯示擊穿電流值和電壓值，并具有無線遙控功能，配備PLC、
RS232C、RS485、USB、LAN接口，方便與計算機或PLC系統組成綜合測試系統。能夠快速、準確地對家用電器、儀器儀表、照明電器、電動電熱工具、計算機、信息類整機進行安規測量。
輸出的高壓所需的正弦波采用DDS原理產生，并采用負反饋技術，使輸出的波形純凈穩定。
應用領域
元器件：二極管、三極管、高壓硅堆、各種電子變壓器、接插件、高壓電容等
家用電器：電視機、電冰箱、空調、洗衣機、除濕機、電熱毯、充電器等
絕緣材料：熱縮套管、電容器薄膜、高壓套管、絕緣紙、絕緣手套、電熱及電動工具、儀器儀表等
高耐壓測試、高壓光耦、高壓繼電器、高壓開關、新能源汽車等
性能特點
2、可通過 U 盤進行拷貝復制
3、可調高壓上升、下降時間，可適應不同測試對象要求
4、測試結果可同步保存
5、人性化的操作界面、支持?jǐn)?shù)字按鍵直接輸入，撥盤輸入、操作更簡捷
6、中英文雙語操作界面，適應不同用戶的需求
7、標配 PLC 接口，RS232 接口， RS485 接口、USB 接口
參數/機型 | RK9974-10 | RK9974-AC10 | RK9974-10絕緣定制版 | |
AC | 輸出電壓范圍 | (0.10～10.00)kV | ||
最大輸出功率 | 200VA(10.0kV 20mA) | |||
最大額定電流 | 20mA | |||
輸出波形 | 正弦波 DDS+功放 | |||
DC | 輸出電壓范圍 | (0.10～10.00)kV | / | (0.10～10.00)kV |
最大輸出功率 | 100VA(10.0kV 10mA) | 100VA(10.0kV 10mA) | ||
最大額定電流 | 10mA | 10mA | ||
IR | 輸出電壓 | / | / | 0.10KV-5.0KV ?±(1%+5個字） |
電壓分辨率 | 1V | |||
電壓測試精度 | ±(2.0% 讀數+2V） | |||
最大輸出電流 | 10mA | |||
最大輸出功率 | 50VA(5000V/10mA) | |||
紋波（1KV） | ≤3% （1KV 空載） | |||
電阻測量范圍 | ≥500V 0.1MΩ-1.0GΩ±5% | |||
1.0G-50.0GΩ ±10% | ||||
50.0GΩ-100.0GΩ ±15% ＜500V 0.10MΩ-1.0GΩ ±10% | ||||
1.0GΩ-10.0GΩ ±15% | ||||
電壓表 | 范圍 | AC (0.10～10.00)kV；DC(0.10～10.00)kV | AC (0.10～10.00)kV | AC (0.10～10.00)kV；DC(0.10～10.00)kV |
精度 | ±（1.5%+5個字） | |||
設定誤差 | ||||
電流表 | 測量范圍 | AC 0～20mA；DC 0～10mA | AC 0～20mA | AC 0～20mA；DC 0～10mA |
測量精度 | ±（1.5%+5個字） | |||
計時器 | 范圍 | 0，0.-999.9S ?OFF=連續 | ||
最小分辨率 | 0.1S | |||
測試時間 | 0.0S-999S ?OFF=連續測試 | |||
電弧偵測 | 0-20mA | |||
輸出頻率 | 50Hz/60Hz | |||
工作溫度 | 0-40℃ ?≤75%RH | |||
電源要求 | 110/220±10% ?50Hz/60Hz±3Hz | |||
接口 | 標配RS232、RS485、USB、PLC | |||
屏幕 | 7寸TFT 800*480 | |||
重量 | 26.9KG | |||
隨機標配附件 | 電源線RK00004 、RS232通訊電纜RK00002 、RS232轉USB線RK00003、USB轉方口連接線RK00006、高壓測試線RK26003A、防逆流盒、上位機（官網下載） | |||
選配件 | RK00031 USB轉RS485母串口線工業級連接線1.5米長、RK00124腳踏開關 | |||
型號 | 圖片 | 類型 | 概述 |
RK8N+ |  | 標配 | 儀器標配十字不可控高壓桿，可單獨購買。 |

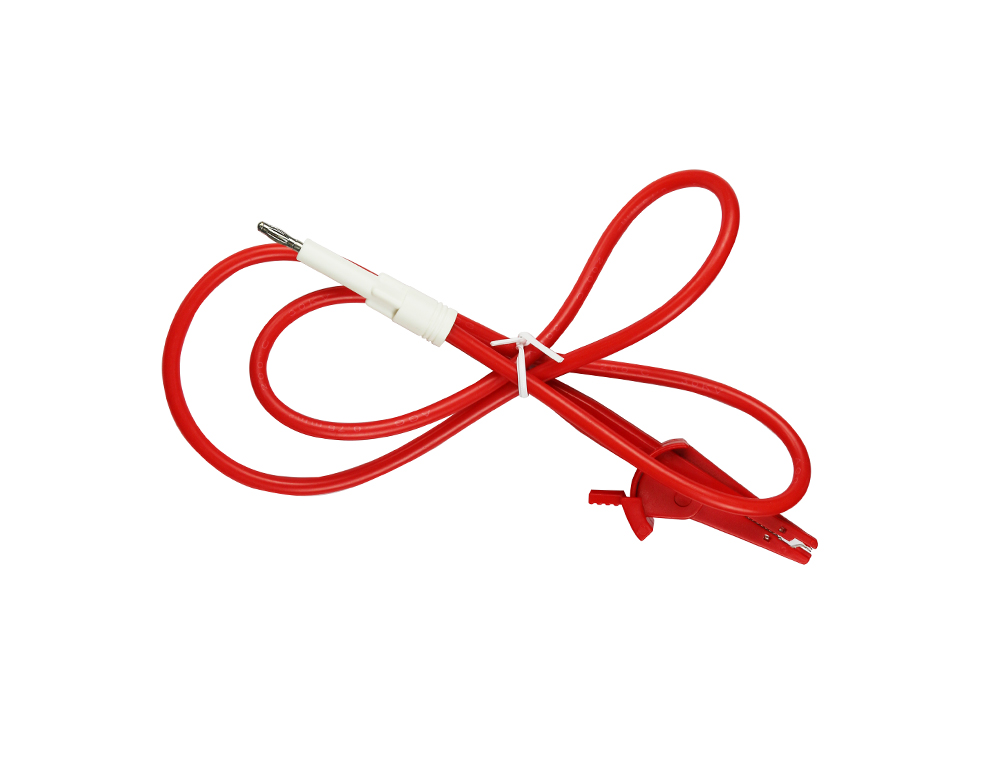

RK26003A |
| 標配 | 儀器標配耐壓測試夾，可單獨購買。 |
防逆流測試盒 |
| 標配 | 儀器標配防逆流測試盒，可單獨購買。 |
RK00002 |
| 標配 | 儀器標配 RS232通訊電纜，可單獨購買。 |

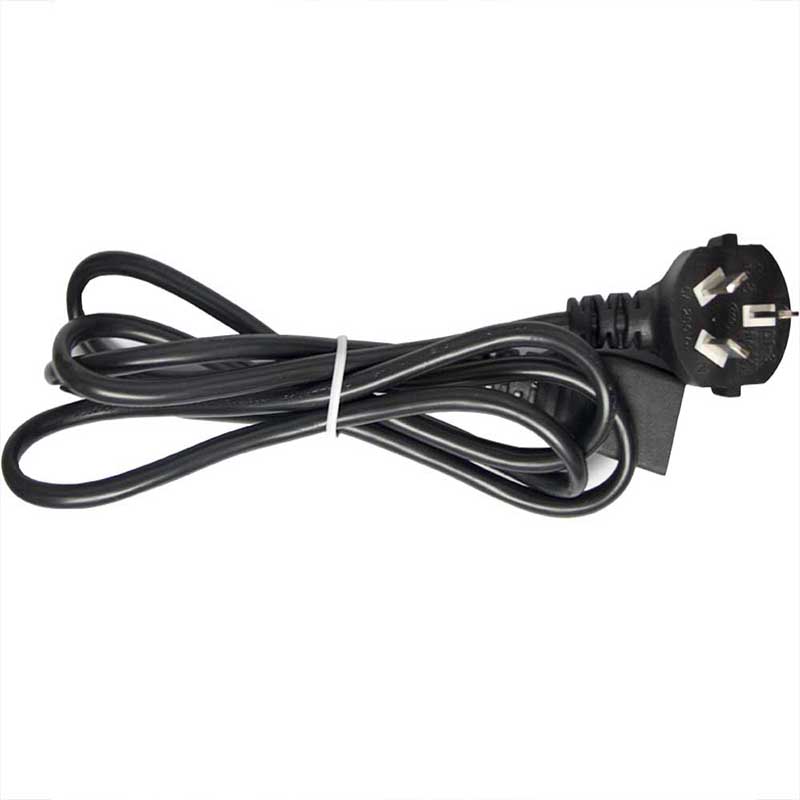

RK00004 |
| 標配 | 儀器標配國標電源線，可單獨購買。 |
合格證保修卡 |
| 標配 | 該儀器標配合格證書和保修卡。 |
工廠校準證書 |
| 標準 | 該儀器標配產品校準證書。 |
說明書 | 官網產品頁下載 | 標配 | 該儀器標配產品使用說明書。 |
上位機軟件 | 官網產品頁下載 | 標配 | 儀器標配上位機軟件。 |
RS232 轉 USB 電纜 |
| 標配 | 該儀器標配 RS232 轉 USB 電纜（主機）。 |
USB 轉方形端口電纜 |
| 標配 | 該儀器標配 USB 轉方形端口電纜（主機）。 |
RK00031 |
| 選配 | 儀器選配USB轉485，1.5米長的連接線可單獨購買。 |
RK00124腳踏開關 |
| 選配 | 儀器選配腳踏開關，可單獨購買。 |
RK9974-10程控超高壓測試儀上位機軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQknGwXTV
RK9974-10程控超高壓測試儀MODBUS軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQgllrLQK
RK9974-10程控超高壓測試儀三視尺寸圖
