產品介紹
RK2683AN/BN系列絕緣電阻測試儀是能夠快速測量電子元器件、介質材料、設備和電線電纜等絕緣性能的測試儀器，它具備絕緣電阻漏電流雙測試顯示功能。RK2683AN/BN易于流水線聯機操作，配有通信接口可實現計算機儀器全部功能的異地操作。儀器具有超強的抗擾能力，測試結果穩定可靠。
應用領域
家用電器：電視機、電冰箱、空調、洗衣機、除濕機、電熱毯、充電器等絕緣材料：熱縮套管、電容器薄膜、高壓套管、絕緣紙、絕緣鞋、絕緣橡膠手套、PCB線路板等
儀器儀表：示波器、信號發生器、直流電源、開關電源等各類整機
照明電器：鎮流器、道路燈、舞臺燈、手提燈等各種燈具
電動電熱器具：電鉆、手槍鉆、氣割機、打磨機、研磨機、電焊機等
電線電纜：高壓線、關纜、電纜、硅橡膠電纜等
電機：旋轉電機
辦公設備：電腦、驗鈔機、打印機、復印件等
性能特點
1、采用彩色液晶顯示屏幕 直觀方便
2、采用當前主流的32bitsCPU和高密度SMD貼裝工藝
3、集絕緣電阻儀，皮安計、數字電位計、數字高壓源表四合一的專業儀器
4、儀器可輸出0.1V-500V之間任意電壓
5、絕緣電阻測量范圍可達：10KΩ-5TΩ,最大顯示位數9999數 測試速度可達30次秒
6、分選功能，分選訊響設置
型號 | RK2683AN | RK2683BN |
測試電阻 | 10KΩ～10TΩ | 10KΩ～5TΩ |
測試準確度 | I＞10nA：±2%? ?I＜10nA：±5%? ?I＜1nA：±10% | |
輸出電壓 | 0.5-1000V | 0.5-500V |
電壓準確度 | V＞10V:±0.25%±0.5V. V≤10V:±1%±0.5V. | |
顯示方式 | 4.3寸 LCD彩色液晶屏 | |
量程方式 | 手動/自動 | |
測量速度 | 快速：單次測量時間≤80ms 慢速：單次測量時間≤120ms | |
分選 | 三擋合格，兩檔不合格，可選擇單點分選和區間分選 | |
觸發 | 內部觸發、外部觸發、腳踏開關觸發D | |
存儲器 | 儀器內部、外部U盤 | |
標準接口 | RS-485,RS-232C,Handler(PLC)接口,USB HOST, USB DEVICE | |
工作環境 | 10℃～40℃，≤80%RH | |
電源要求 | AC220V±10%，50Hz/60Hz±5% | |
重量 | 4.6kg | |
| 尺寸（D*W*H)） | 336*216*87mm | |
配件 | 電源線,測試線,RS232,USB通訊線,HANDLER接線盒，上位機軟件 | |
選配 | RK501、腳踏開關 | |
型號 | 圖片 | 類型 | 概述 |
RK00045+RK00046+RK00047 |
| 標配 | 儀器標配紅黑測試線，可單獨購買。 |
RK00036 |
| 標配 | 儀器標配國標電源線，可單獨購買。 |
RK00006 |
| 標配 | 儀器標配USB數據線1.5米，可單獨購買。 |
RK00002 |
| 標配 | 儀器標配串口線232，可單獨購買。 |
合格證保修卡 |
| 標配 | 儀器標配合格證及保修卡。 |
出廠校準證書 |
| 標配 | 儀器標配產品校準證書。 |
說明書 | 官網產品頁下載 | 標配 | 儀器標配產品使用說明書。 |
RK00038 |
| 標配 | 儀器標配產品 |
RK501 |
| 選配 | 詳情查看附件點檢儀。 |
腳踏開關 |
| 選配 | 儀器標配產品 |
RK2683AN/RK2683BN絕緣電阻測試儀上位機軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQCPggVsq

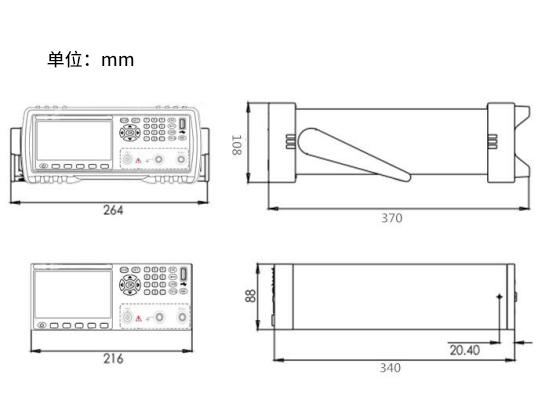

RK2683AN/RK2683BN絕緣電阻測試儀三視尺寸圖
