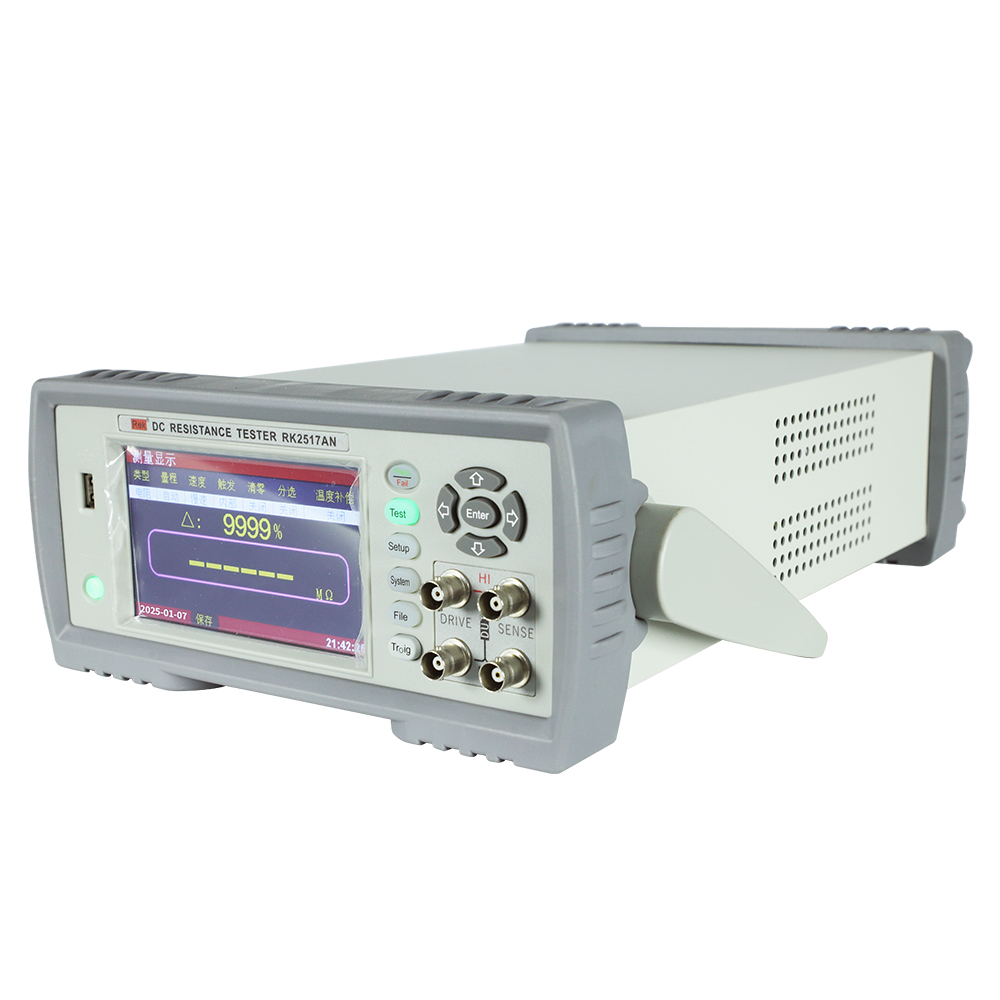

RK2517系列直流電阻測試儀具有高精度寬量程高性價比的特點,采用當前主流的32bitsCPU和高密度SMD貼裝工藝、24位色5英寸IPS液晶屏,界面直觀清爽、操作便捷。
儀器具有較高的抗干擾性;量程范圍為:10uΩ-200KΩ;顯示位數為5位;測試速度最高可達30次/秒;測試精度最高為0.05%;溫度補償能免除環境溫度對測試工作的影響;
本儀器配備有專業分選功能與數據輸出功能等,具有多樣分選訊響設置,還可匹配Handler接口,應用于自動分選系統完成全自動流水線測試,使測試效率倍增。
并配備RS232接口用于遠程控制和數據采集與分析 。本儀器小巧、緊湊 但功能齊全。通過四端子測試法,可高速、高精度的測量各種高、中、低值電阻器;各種開關接觸電阻;
接插件接觸電阻;繼電器線包和觸點電阻;變壓器、電感器、電機、偏轉線圈繞線電阻;導線電阻;車、船、飛機的金屬鉚接電阻;保險絲、電阻器、導電橡膠的直流電阻、
印制板線條和孔化電阻等直流低電阻。由于儀器配備有溫度補償功能,因此適合于測量電阻值因溫度而發生變化的被測對象 。
應用領域
元器件:電阻、電感、變壓器、電機、電路焊點
線纜、接插件:多股線、接插件、各種開關
材料:熱敏材料(保險絲、電熱調節器的傳感器)新能源:電動車電池組連接橋、電芯連接電阻
性能特點
1.屏幕:高亮度、超清晰四色 LCD 顯示
2.量程:RK2517-4/8/16 使用 8 量程測試自動或手動測試
3.觸摸+按鍵雙重操作,操作維護方便
4.測試速度:慢速:13次/秒,中速:19次/秒,快速:30次/秒
5.觸發方式:內部觸發、外部觸發、遠程觸發和手動觸發
6.校正功能:全量程短路清零功能。
7.溫度測試功能:可通過外接傳感器進行溫度測試,基本精度高達0.1℃。
8.RK2517-4/8/16每個通道都具備分選功能
9.上超、下超、合格分選及訊響
10.RS232/RS485通訊協議可選
型號 | RK2517-4 | RK2517-8 | RK2517-16 | |
測量范圍 | 10uΩ- 200KΩ | |||
電阻量程 | 基本精度0.05% | |||
掃描路數 | 4路 | 8路 | 16路 | |
測試電流 | 500mA 100mA 10mA 1mA 100uA 10uA | |||
測試量程 | 20mΩ 200mΩ 2Ω 20Ω 200Ω 2kΩ 20kΩ 200kΩ | |||
分辨率 | 10uΩ 100uΩ 1mΩ 10mΩ100mΩ 1Ω 10Ω | |||
顯示器 | 24位色分辨率480*272的真彩IPS LCD液晶屏 5寸 | |||
讀數位數 | 五位數字顯示 | |||
單路測試速度 | 快速:30次/秒 中速:19次/秒 慢速:12次/秒 | |||
測試端配置 | 四端 | |||
測量模式 | 順序掃描 | |||
測試數據保存 | 本地文件保存,U盤文件保存 | |||
測量參數 | 溫度補償 溫度傳感器:DS18B20 精度0 . 5℃ | |||
顯示范圍 | - 10℃- 85℃ | |||
比較器 | 信號輸出 | HI/ PASS/ LO | ||
訊響 | 合格/不合格/關閉 | |||
極限設置方式 | 絕對值上/下限;百分比上/下限+標稱值 | |||
接口 | USB HOST/ USB DEVICE/RS 232 / HANDLER/ RS 485 | |||
工作環境 | 溫度0℃- 40℃濕度﹤80 RH | |||
(尺寸DxWxH)(不帶硅膠套) | 346*220*90mm | |||
(尺寸DxWxH)(帶硅膠套) | 380*260*108mm | |||
重量 | 3.8KG | 3.8KG | 3.9KG | |
配件(標配) | 電源線RK00001、四端測試電纜RK00033、溫度探頭RK00034、RK00118 DB9針串口線 母對母 2-3交叉 1.5米、USB轉方口連接線RK00006、上位機及說明書(電子版,官網下載)、 SCSI 57系列36P公頭 RK00122 | |||
選配件 | RK00031 USB轉RS485母串口線工業級 連接線1.5米長、RS232轉USB線RK00003、RK00070串口選件LAN網口、RK00121多通道直流低電阻測試儀后端4通道測試線 長度1.5米(線最長可定制5米) | RK00031 USB轉RS485母串口線工業級 連接線1.5米長、RS232轉USB線RK00003、RK00070串口選件LAN網口、RK00120多通道直流低電阻測試儀后端8通道測試線 長度1.5米(線最長可定制5米) | ||
型號 | 圖片 | 類型 | 概述 |
四端測試電纜RK00033 |
| 標配 | 儀器標配四端開爾文測試夾,可單獨購買 |
RK00034溫度探頭 |
| 標配 | 儀器標配溫度探頭,可單獨購買。 |

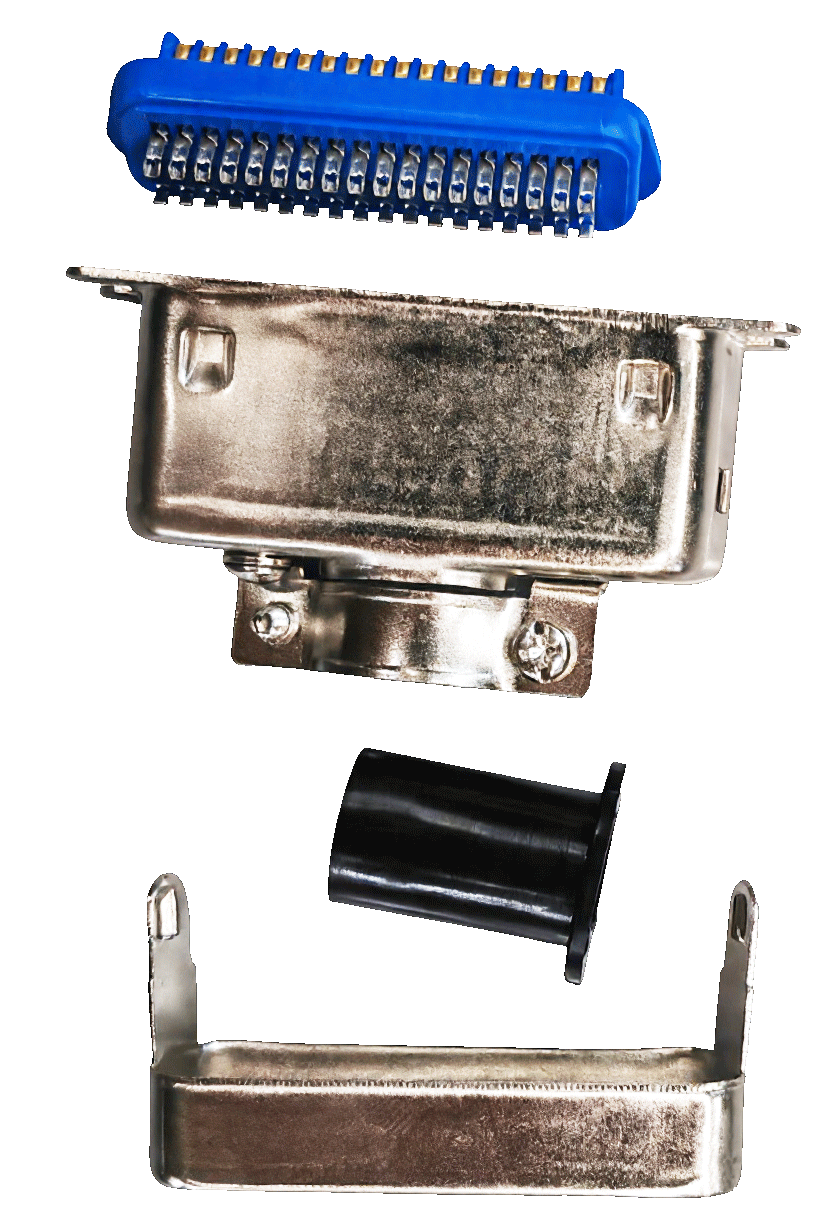

SCSI 57系列 36P 公頭 |
| 標配 | 儀器標配測試線,可單獨購買 |

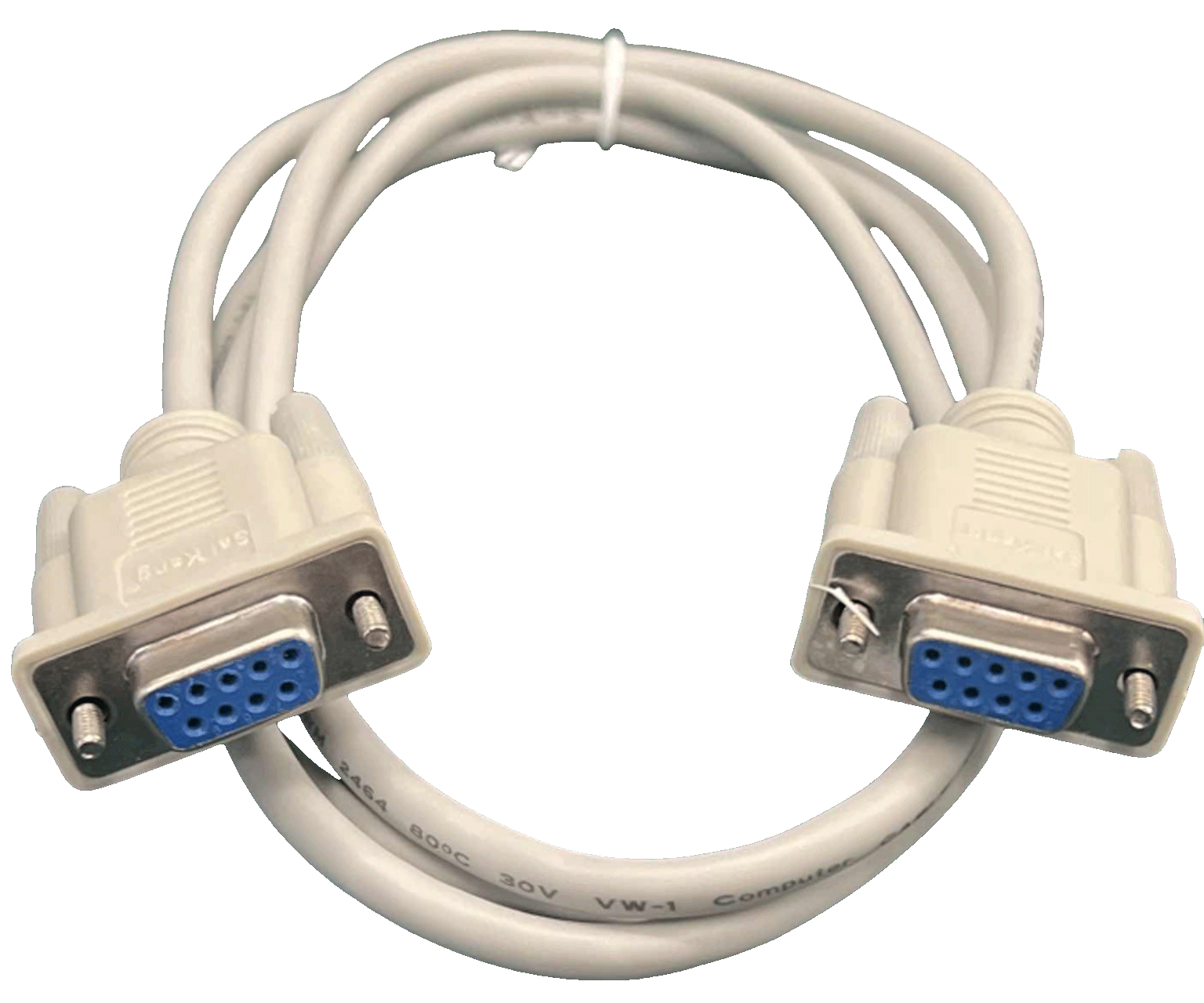

RK00118 DB9針串口線 |
| 標配 | 儀器標配RK00118 DB9針串口線,可單獨購買 |
RK0006USB通訊電纜 |
| 標配 | 儀器標配USB通訊電纜,可單獨購買 |
RK00001電源線 |
| 標配 | 儀器標配國標電源線,可單獨購買。 |
RS232轉USB連接線 |
| 選配 | 儀器選配RS232轉USB連接線,可單獨購買。 |

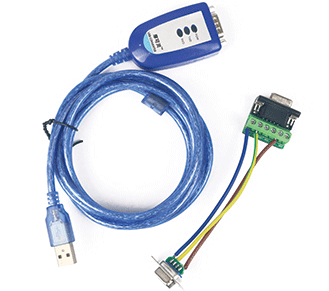

| USB轉RS485母串口線 | ![]() | 選配 | 儀器選配USB轉RS485母串口線,可單獨購買。 |

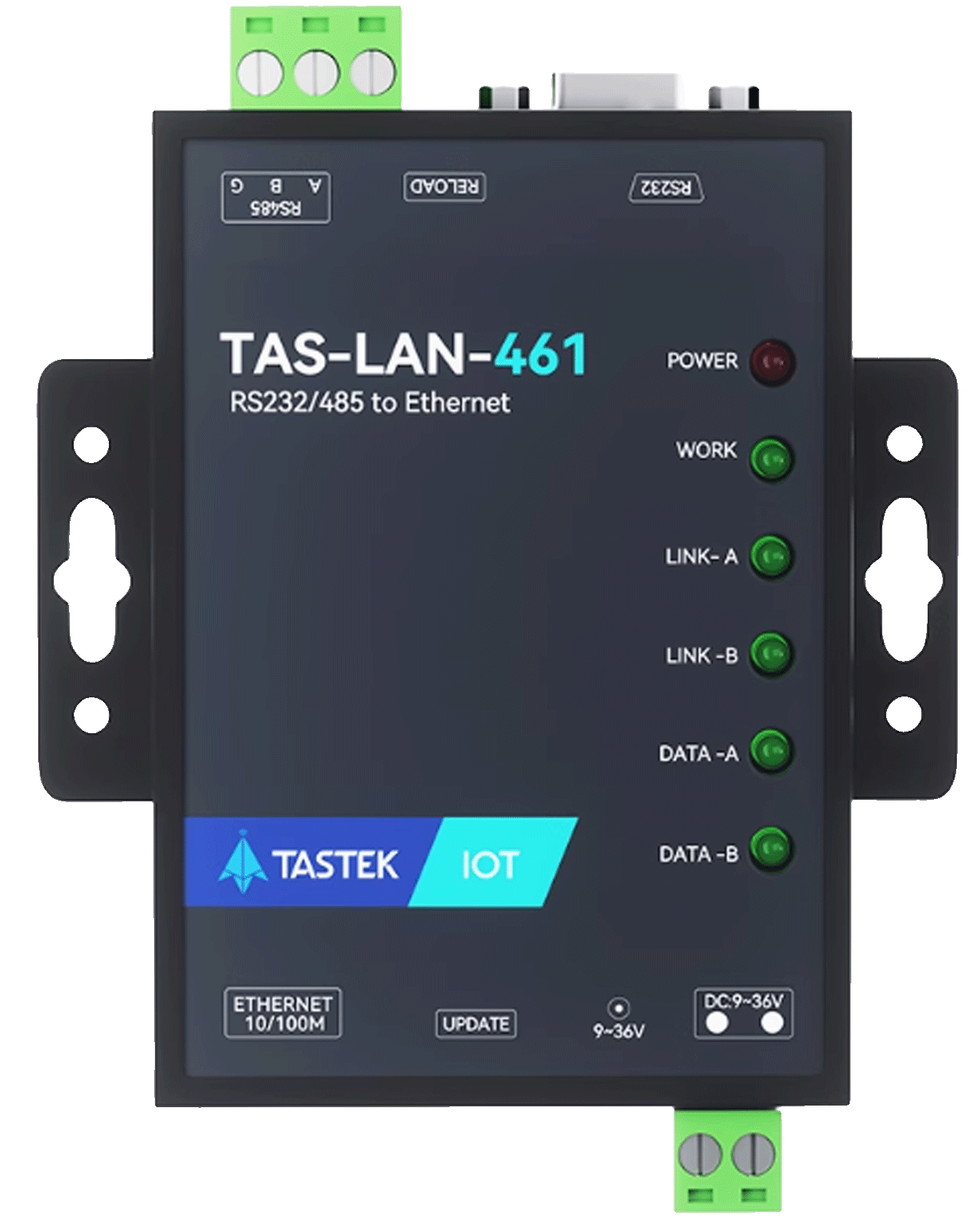

| RK00070串口選件LAN網口 | ![]() | 選配 | 儀器選配串口選件LAN網口,可單獨購買。 |
RK00121多通道直流低電阻測試儀后端4通道測試線? ?長度1.5米(最長可定制5米) | ![]() | 選配 | 儀器選配四通道4端測試線,可單獨購買。 |
RK00120多通道直流低電阻測試儀后端8通道測試線? ?長度1.5米(最長可定制5米) | ![]() | 選配 | 儀器選配八通道4端測試線,可單獨購買。 |
出廠校準證書 |
| 標配 | 儀器標配出廠證書 |
上位機軟件 | 官網產品頁下載 | 標配 | 儀器標配上位機軟件。 |
| 產品說明書 | 官網產品頁下載 | 標配 | 儀器標配產品說明書。 |
合格證保修卡 |
| 標配 | 儀器標配保修卡。 |
