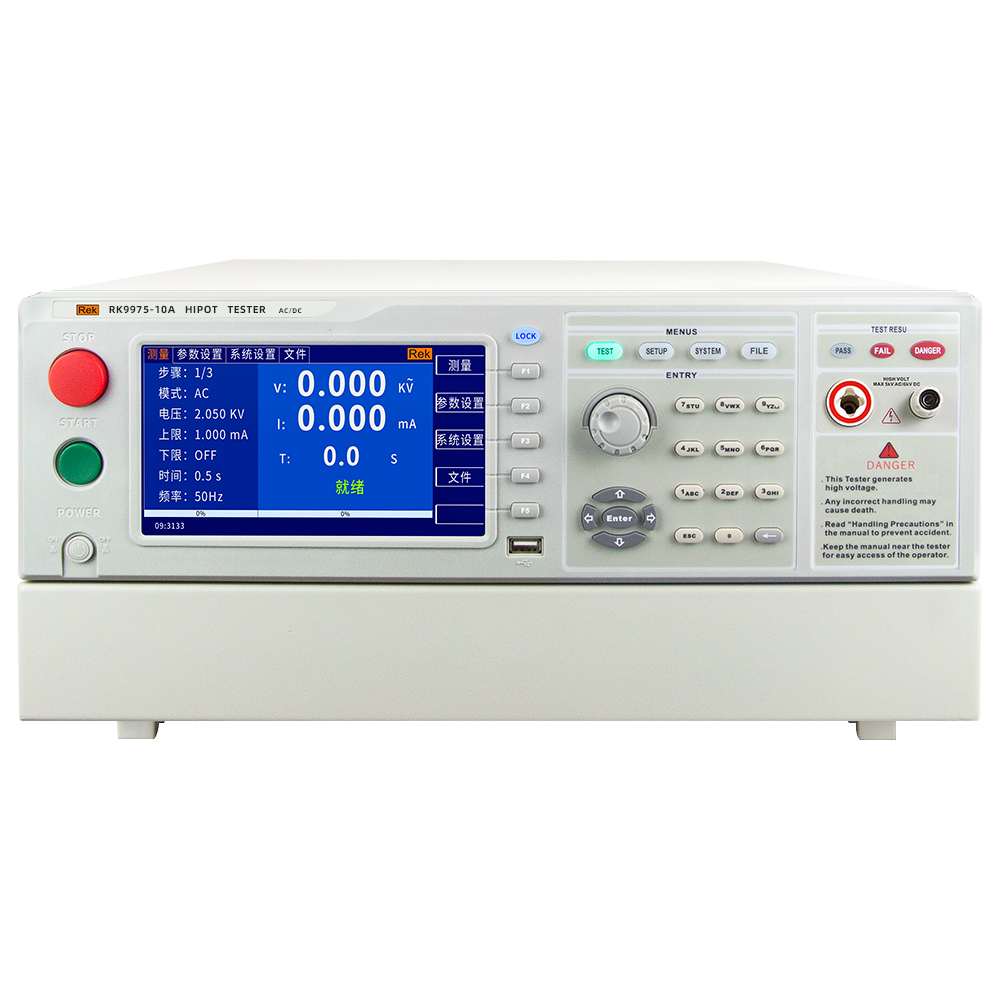

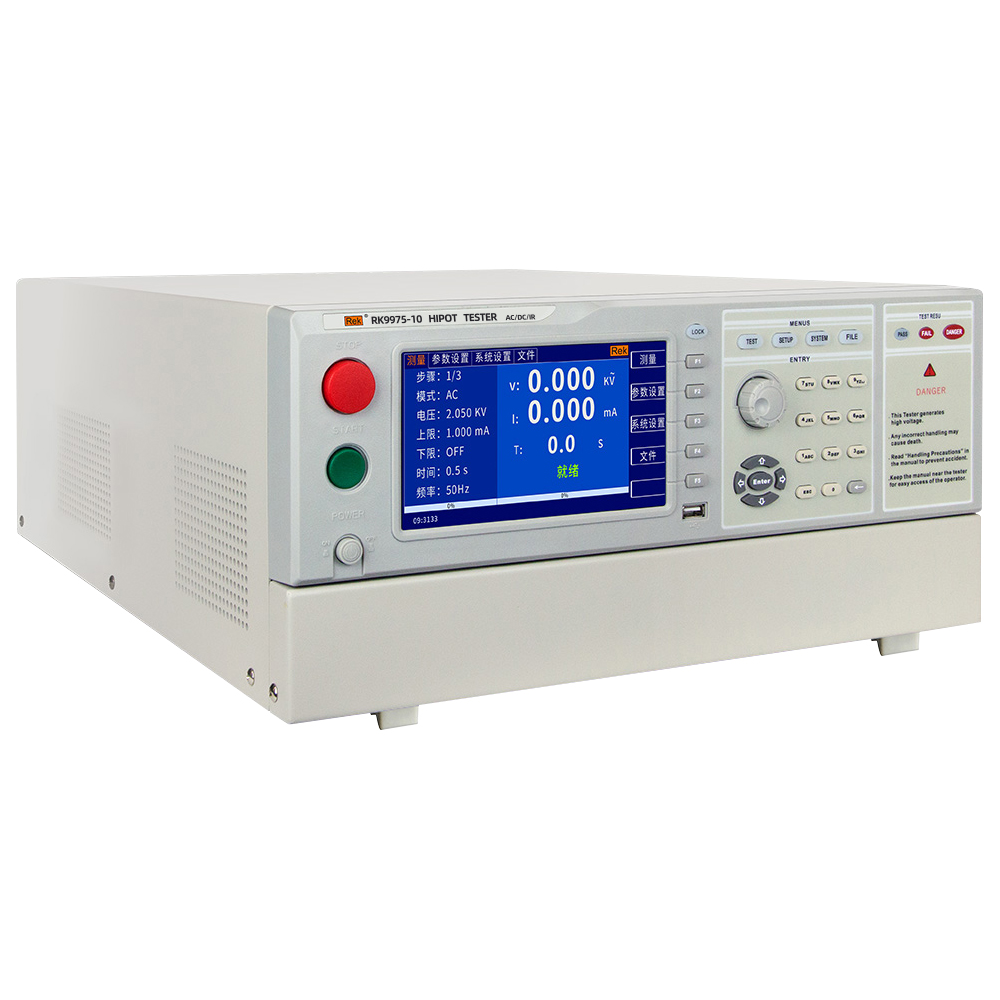

RK9975-10/RK9975-10A/RK9975-10B程控超高壓測試儀
RK9975-10:
AC
輸出電壓:(0.10~10.00)kV
輸出功率:1000VA(10.0kV 100mA)
DC
輸出電壓:(0.10~10.00)kV
輸出功率:500VA(10.0kV 50mA)
IR(定制功能)
輸出電壓:0.10KV-5.0KV
測試精度:± (3%+5 個字)
RK9975-10A:
AC
輸出電壓:(0.10~10.00)kV
輸出功率:1000VA(10.0kV 100mA)
DC
輸出電壓:(0.10~10.00)kV
輸出功率:500VA(10.0kV 50mA)
RK9975-10B:
AC
輸出電壓:(0.10~10.00)kV
輸出功率:1000VA(10.0kV 100mA)
AC
輸出電壓:(0.10~10.00)kV
輸出功率:1000VA(10.0kV 100mA)
DC
輸出電壓:(0.10~10.00)kV
輸出功率:500VA(10.0kV 50mA)
IR(定制功能)
輸出電壓:0.10KV-5.0KV
測試精度:± (3%+5 個字)
RK9975-10A:
AC
輸出電壓:(0.10~10.00)kV
輸出功率:1000VA(10.0kV 100mA)
DC
輸出電壓:(0.10~10.00)kV
輸出功率:500VA(10.0kV 50mA)
RK9975-10B:
AC
輸出電壓:(0.10~10.00)kV
輸出功率:1000VA(10.0kV 100mA)
產品介紹
技術參數
操作視頻
產品附件
產品介紹
本系列程控超高壓測試儀是針對高壓光耦合器及高壓繼電器、高壓開關、PV模組等絕緣耐受力較高的器件提供高壓的耐壓測試與分析,均采用高速MCU和大規模數字電路設計的
高性能的安規測試儀,其輸出電壓的大小、輸出電壓的上升、下降、輸出電壓的頻率完全由MCU控制,能實時顯示擊穿電流值和電壓值,并具有無線遙控功能,配備PLC、
RS232C、RS485、USB、LAN接口,方便與計算機或PLC系統組成綜合測試系統。能夠快速、準確地對家用電器、儀器儀表、照明電器、電動電熱工具、計算機、信息類整機進行安規測量。
輸出的高壓所需的正弦波采用DDS原理產生,并采用負反饋技術,使輸出的波形純凈穩定。
應用領域
元器件:二極管、三極管、高壓硅堆、各種電子變壓器、接插件、高壓電容等
家用電器:電視機、電冰箱、空調、洗衣機、除濕機、電熱毯、充電器等
絕緣材料:熱縮套管、電容器薄膜、高壓套管、絕緣紙、絕緣手套、電熱及電動工具、儀器儀表等
高耐壓測試、高壓光耦、高壓繼電器、高壓開關、新能源汽車等
性能特點
2、可通過 U 盤進行拷貝復制
3、可調高壓上升、下降時間,可適應不同測試對象要求
4、測試結果可同步保存
5、人性化的操作界面、支持數字按鍵直接輸入,撥盤輸入、操作更簡捷
6、中英文雙語操作界面,適應不同用戶的需求
7、標配 PLC 接口,RS232 接口, RS485 接口、USB 接口
機型 | RK9975-10 | RK9975-10A | RK9975-10B | |
ACW | 輸出電壓范圍 | (0.10 ~ 10.00)kV | ||
最大輸出功率 | 1000VA(10.0kV 100mA) | |||
最大額定電流 | 100mA | |||
輸出波形 | 正弦波 DDS+ 功放 | |||
DCW | 輸出電壓范圍 | (0.10 ~ 10.00)kV | / | |
最大輸出功率 | 500VA(10.0kV ?50mA) | / | ||
IR | 輸出電壓(DC) | (0.10 ~ 5.00)kV | / | / |
電阻測試范圍 | ≥500V 0.10MΩ-1.0GΩ±5% | / | / | |
電壓表 | 范圍 | AC ?(0.10 ~ 10.00)kV | AC ?(0.10 ~ 10.00)kV | AC ?(0.10 ~ 10.00)kV |
精度 | ± (3%+5 個字) | |||
設定誤差 | ± (3%+5 個字) | |||
電流表 | 測量范圍 | AC: 0~100mA | AC: 0~100mA | AC 0~ 100mA |
測量精度 | ± (3%+5 個字) | |||
計時器 | 范圍 | 0.0-999.9S | ||
最小分辨率 | 0.1S | |||
測試時間 | 0.1S-999S ?OFF= 連續測試 | |||
電弧偵測 | 0-20mA | |||
輸出頻率 | 50Hz/60Hz | |||
工作溫度 | 0-40℃ ?≤75%RH | |||
電源要求 | 110/220 ±10% | |||

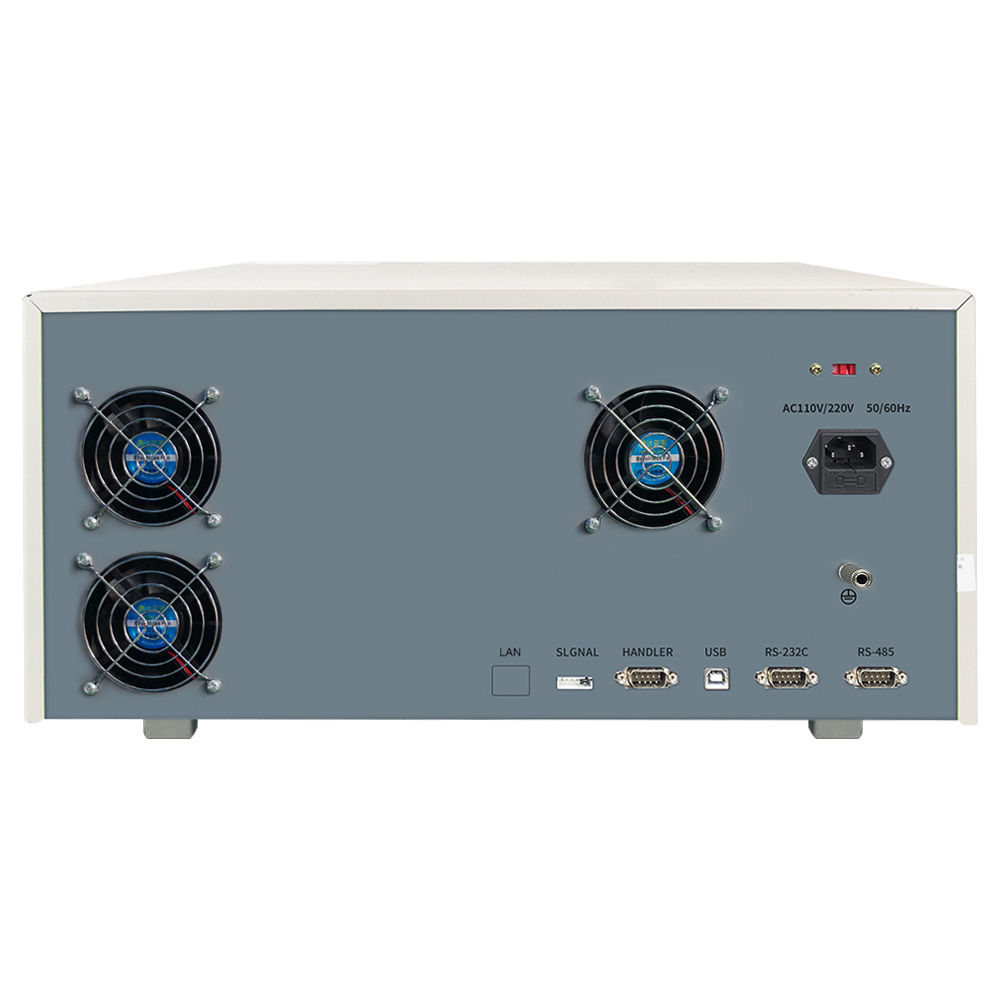

接口 | 標配RS232 、USB 、PLC, | |||
屏幕 | 7寸TFT 800*480 | |||
外形體積 (D × H × W) | 670*245*440mm | |||
重量 | 60KG | |||
隨機標配附件 | 電源線RK00018 、RS232 通訊電纜RK00002 、RS232 轉USB 線RK00003 、 | |||
選配件 | RK00031 USB轉RS485 母串口線工業級連接線1.5米長、上位機(官網下載) | |||
接觸檢查 | 可選打開或者關閉 | |||
|
型號 |
圖片 |
類型 |
概述 |
|
RK8N+ |
|
標配 |
儀器標配十字不可控高壓桿,可單獨購買。 |
|
RK26003A |
|
標配 |
儀器標配耐壓測試夾,可單獨購買。 |
|
防逆流測試盒 |
|
標配 |
儀器標配防逆流測試盒,可單獨購買。 |
|
RK00002 |
|
標配 |
儀器標配 RS232通訊電纜,可單獨購買。 |
|
RK00004 |
|
標配 |
儀器標配國標電源線,可單獨購買。 |
|
合格證保修卡 |
|
標配 |
該儀器標配合格證書和保修卡。 |
|
工廠校準證書 |
|
標準 |
該儀器標配產品校準證書。 |
|
說明書 |
官網產品頁下載 |
標配 |
該儀器標配產品使用說明書。 |
|
上位機軟件 |
官網產品頁下載 |
標配 |
儀器標配上位機軟件。 |
|
RS232 轉 USB 電纜 |
|
標配 |
該儀器標配 RS232 轉 USB 電纜(主機)。 |
|
USB 轉方形端口電纜 |
|
標配 |
該儀器標配 USB 轉方形端口電纜(主機)。 |
|
RK00031 |
|
選配 |
儀器選配USB轉485,1.5米長的連接線可單獨購買。 |
|
RK00124腳踏開關 |
|
選配 |
儀器選配腳踏開關,可單獨購買。 |
